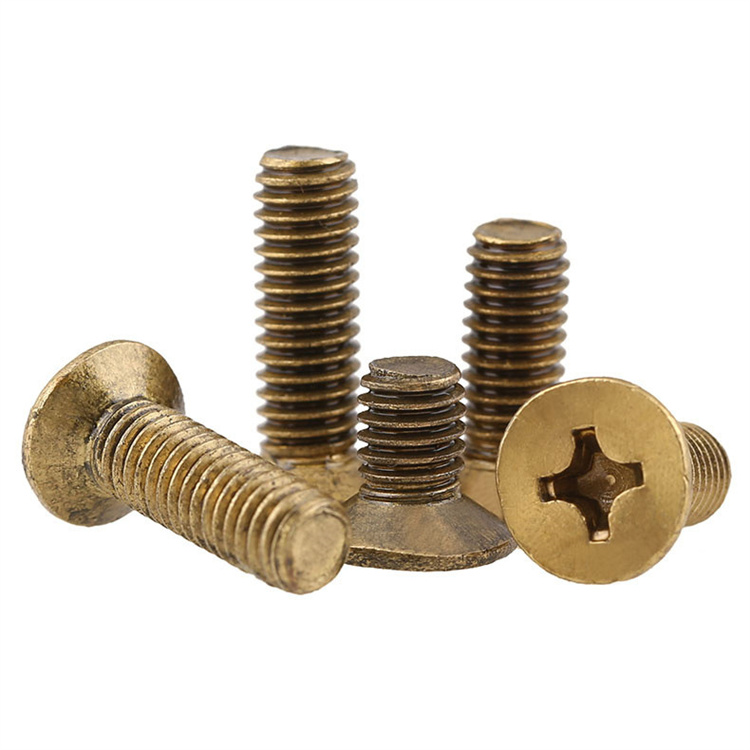

DIN965 나사 Manufacturers

정밀 나사 제조 및 맞춤형 패스너 솔루션에 중점을 두고 있습니다.

Suzhou Anzhikou Hardware Technology Co., Ltd. is a manufacturer integrating the development, production, and sales of precision screws. DIN965 나사 Manufacturers and DIN965 나사 Factory in China. The company's existing factory covers an area of 2000 square meters and has successively introduced more than 200 sets of precision equipment from Taiwan and Japan, including a complete set of fastener production equipment such as cold heading, thread rolling wire, CNC and anti-loosing, etc., which can produce miniature screws with an external diameter of 0.6mm/length of 0.6 mm, and the annual production capacity of standard parts and non-standard screws is up to 2,000 square meters.
Anzhikou hardware has a complete range of testing equipment and has passed the ISO9001:2015 quality system certification, with 20 years of industrial production and development experience, industry experience of 20 years of engineering and technical staff of 10, according to customer needs to customize a variety of non-standard screws, Wholesale DIN965 나사, to meet different customer quality and quantity requirements. Suzhou Anzhikou precision screws with excellent product quality, best-selling export 40 countries and area worldwide.

Suzhou Anzhikou Hardware Technology Co., Ltd.
인증서
  • 품질경영시스템
  • 교정 인증서
  • 교정 인증서
  • 교정 인증서
  • 교정 인증서
  • 교정 인증서
메시지 피드백
[#입력#]
뉴스
  • 방수 자체 밀봉 나사가 날씨에 노출된 고정 장치에 적합한 선택이 되는 이유는 무엇입니까?

    방수 자체 밀봉 나사는 무엇이며 어떻게 작동합니까? 방수 자체 밀봉 나사 별도의 실런트, 개스킷 또는 추가 설치 단계가 필요 없이 관통 지점에서 방수, 기밀 밀봉을 생성하도록 설계된 패스너입니다. 각 나사에는 씰링 요소(가장 일반적으로 금속 접착 와셔에 접착되거나 금속 접착 와셔 아래에 고정되어 있는 EPDM(에틸렌 프로필렌 디엔 단량체) 고무 와셔)가 통합되어 있으며,......

    READ MORE
  • 방수 자체 밀봉 나사가 실제로 어떻게 누출을 막나요?

    자체 밀봉 나사가 방수 연결을 만드는 방법 A 자체 밀봉 나사 씰링 와셔 나사라고도 하는 는 나사 머리 아래에 장착된 접착 고무 와셔를 사용하여 패스너와 패스너가 박혀 있는 표면 재료 사이의 틈을 막습니다. 나사를 조이면 와셔가 자루 주위와 기판에 균일하게 압축되어 작은 틈새 구멍과 표면의 불규칙성을 메워서 물이 패스너 지점을 통해 스며들게 됩니다. 이는 진입점의 습기......

    READ MORE
  • 육각 소켓 컵 머리 나사가 귀하의 조립에 적합한 선택이 되는 이유는 무엇입니까?

    육각 소켓 컵 머리 나사 정의 A 육각 소켓 컵 머리 나사 - 소켓 버튼 헤드 캡 나사라고도 널리 알려져 있음 - 낮은 프로파일의 돔 모양 헤드와 육각형 내부 드라이브 홈을 결합합니다. 헤드의 둥근 상부 표면은 패스너의 특징적인 외관을 제공하고 인접한 구성 요소, 의복 또는 작업자 손에 걸릴 위험을 줄여 플러시 또는 거의 플러시 마감이 중요한 모든 곳에서 선호되는 선택......

    READ MORE
  • 나사의 진정한 방수 기능은 무엇이며 올바른 나사를 어떻게 선택합니까?

    나사에 있어서 "방수"가 실제로 의미하는 것 "방수 나사"라는 용어는 무역 및 소매 분야에서 널리 사용되지만 실제로 의미하는 바를 정확하게 파악하는 것은 가치가 있습니다. 절대적인 의미에서 물에 영향을 받지 않는 나사는 없습니다. 방수 또는 방수 나사가 표준 나사와 다른 점은 시간이 지남에 따라 습기, 습기, 비 또는 침수에 노출되었을 때 부식에 저항하는 능력입니다. 표준 연강 나......

    READ MORE

업계 지식

DIN 965 및 ISO 7046 — 치수 중첩 및 분기 위치 이해

DIN965 나사 ISO 7046과 ISO 7046은 둘 다 90° 카운터싱크 각도의 십자형 접시머리 접시머리 나사를 정의하며 많은 공급업체 카탈로그에서 이 나사를 상호 교환 가능한 것으로 취급합니다. 실제로 두 표준은 공차 등급, 오목 깊이 사양, 수용할 수 있는 오목 유형 범위에서 서로 다릅니다. 이러한 차이는 치수 일관성이 사이클 시간과 접합 품질에 직접적인 영향을 미치는 정밀 조립이나 자동 설치 프로세스에 나사를 사용할 때 중요해집니다.

DIN 965는 ISO 7046보다 우선하며 M1.6~M10 크기에 대한 제품 등급 A 공차에서 헤드 형상을 지정하고 더 큰 크기에 대해서는 제품 등급 B로 전환합니다. ISO 7046은 유사한 구조를 채택하지만 H형(Phillips) 홈에 대한 ISO 7046-1과 Z형(Pozidriv) 홈에 대한 ISO 7046-2라는 두 개의 별도 부분을 정의하며, 어떤 적용 토크 범위에 어떤 홈 유형이 선호되는지에 대한 명시적인 지침을 제공합니다. DIN 965는 이러한 구분을 공식적으로 하지 않습니다. Pozidriv를 별도의 변형으로 지정하지 않고 Phillips 홈을 기본값으로 참조합니다. 조달 엔지니어 소싱용 접시형 황동 나사 유럽 시장의 경우 DIN 965와 ISO 7046-1은 대부분의 응용 분야에서 기능적으로 동일하다고 간주될 수 있지만 ISO 7046-2(Pozidriv) 나사는 캠아웃 위험 증가 없이 표준 Phillips 드라이버를 허용하지 않기 때문에 이것이 중요합니다. 드라이버 유형이 나사 사양에 대해 확인되지 않으면 자동 조립 시 오목한 부분이 손상될 수 있는 불일치입니다.

두 표준에 지정된 90° 카운터싱크 각도는 결합 패널 카운터싱크와 일치해야 하는 중요한 치수입니다. 이는 ASME B18.6.3(인치 시리즈 접시 머리 나사)에 사용되는 82° 각도와 다릅니다. 즉, DIN 965 황동 나사는 미국 표준에 따른 카운터싱크 절단에 올바르게 장착되지 않으며 그 반대의 경우도 마찬가지입니다. 다양한 지역 공급업체에서 조달한 혼합 도구 또는 패널을 사용하여 조립한 수출 제품에서 이러한 각도 불일치는 반복되지만 완전히 피할 수 있는 조립 결함입니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 모든 생산 도면에 카운터싱크 각도를 지정하고 주문 검토 중에 목표 표준을 확인하여 각도 비호환성이 고객의 조립 라인에 도달하는 것을 방지합니다.

접시머리 나사용 황동 합금 선택 - 가공성, 탈아연화 및 CuZn39Pb3의 한계

CuZn39Pb3(CW614N 또는 쾌삭 황동이라고도 함)은 전 세계적으로 황동 나사 생산에 사용되는 주요 합금이며 뛰어난 기계 가공성으로 널리 보급되었습니다. 납 함량은 공구 포장을 방지하고 CNC 선반에서 최대 300m/min의 절단 속도를 허용하는 불연속 칩을 생성하여 무연 대체품에 비해 사이클 시간을 크게 줄입니다. 냉간압조에 이어 CNC 스레딩 및 슬롯 절단으로 생산된 접시형 황동 나사의 경우 CuZn39Pb3은 냉간 성형성(허용되는 헤딩 면적 감소)과 2차 작업을 위한 기계 가공성의 올바른 조합을 제공합니다. 그러나 아연 함량이 39%이므로 탈아연화(dezincification)에 취약한 범위에 확실히 위치합니다. 이는 합금 매트릭스에서 아연을 침출시켜 구조적 강도가 미미한 구리가 풍부한 다공성 잔류물을 남기는 선택적 부식 메커니즘입니다.

CuZn39Pb3 나사의 탈아연화는 특히 40°C 이상의 온도와 약산성 조건(pH 6.5~7.5)에서 염화물이 포함된 정체되거나 느리게 흐르는 물에서 우선적으로 발생합니다. 음용수 시스템, 온수 배관 설비, 주기적으로 담그는 해양 환경 및 관개 장비는 모두 CuZn39Pb3 접시머리 나사를 지정하기 전에 탈아연화 위험을 평가해야 하는 상황입니다. 고장 모드는 교묘합니다. 나사의 기하학적 구조와 표면 외관은 유지되지만 핵심 기계적 강도는 저하되므로 육안 검사로는 손상을 감지할 수 없습니다. 아연이 제거된 패스너는 공칭 전단 및 인장 등급보다 훨씬 낮은 하중에서 파손될 수 있습니다.

탈아연 저항성이 필요한 경우 두 가지 대체 합금이 대부분의 적용 요구 사항을 충족합니다.

  • CuZn36Pb2As(CW602N — 탈아연성 황동, DZR): 0.02-0.15% 비소를 첨가하면 입자 경계 수준에서 탈아연화 메커니즘이 억제됩니다. DZR 황동은 CuZn39Pb3 수준의 기계 가공성을 유지하며(약간 감소하지만 여전히 우수함) BS EN 12165 또는 이에 상응하는 DZR 요구 사항이 시행되는 시장에서 배관 피팅, 밸브 본체 및 수량계 구성 요소에 대한 표준 선택입니다.
  • CuZn21Si3P(실리콘 황동, CW724R): 낮은 아연 함량과 실리콘 첨가가 결합되어 해수에서 우수한 내식성과 함께 우수한 탈아연성 저항성을 제공합니다. 표준 쾌삭 황동에 비해 낮은 가공성 지수(CuZn39Pb3의 약 70%)로 인해 생산 비용이 증가하지만 탈아연화 및 응력 부식 균열 저항성이 모두 요구되는 해양 하드웨어에 사용됩니다.

DIN 965 접시형 황동 나사의 가장 일반적인 최종 시장인 표준 전자, 전기 및 계측 응용 분야의 경우 탈아연화는 일반적으로 문제가 되지 않으며 CuZn39Pb3은 정확하고 비용 효율적인 사양으로 유지됩니다. 합금 선택은 작동 환경에 위에서 설명한 탈아연화 메커니즘을 활성화하는 특정 조건이 포함된 경우에만 재평가가 필요합니다.

매립형 황동 나사의 카운터싱크 깊이 제어 — 얇은 패널 조립품의 공차 누적

얇은 패널에 DIN 965 접시머리 황동 나사를 사용하여 플러시 또는 약간 낮은 플러시 헤드 조건을 달성하는 것은 나사 머리 높이, 패널 카운터싱크 깊이 및 카운터싱크 위치의 패널 두께 등 세 가지 독립 치수의 결합 공차에 따라 달라집니다. 두꺼운 구조 패널에서 이 세 가지 소스의 공차 누적은 사용 가능한 조정에 비해 작지만 얇은 패널(1.0~2.5mm 알루미늄, 플라스틱 또는 복합재)에서는 결합 공차가 사용 가능한 헤드 돌출 허용치를 초과하여 표면을 자랑스럽게 세우는 헤드(슬라이딩 어셈블리의 기능적 문제) 또는 플러시 아래로 가라앉는 헤드(눈에 보이는 면의 외관 문제 및 피로 하중 패널의 응력 집중)를 생성할 수 있습니다.

제품 등급 A의 헤드 높이(k)에 대한 DIN 965 공차는 M1.6~M5 크기에 대해 h12이며, M3 나사(공칭 k = 1.65mm)의 경우 0~−0.25mm의 변형이 허용됩니다. 패널의 카운터싱크 깊이는 카운터싱크 도구의 포함된 각도(정확히 90°와 일치해야 함), 도구의 런아웃 및 깊이 정지 설정에 따라 달라집니다. 이러한 조합은 일반적으로 정밀 CNC 가공에서 ±0.05~±0.10mm 깊이 변화를 생성하고 수동 드릴링 작업에서 ±0.15~±0.25mm를 생성합니다. 두 공차가 동일한 방향으로 누적되면 공칭 헤드 높이가 1.65mm인 M3 나사에서 0.35~0.50mm의 헤드 돌출 또는 오목 오류가 발생할 수 있습니다. 공칭에서 거의 30% 편차는 근접 공차 조립에서 허용되지 않습니다.

생산 시 매립형 일관성을 제어하기 위한 실용적인 접근 방식은 다음과 같습니다.

  • 엄격한 공차의 나사 조달: 감소된 헤드 높이 공차 밴드(예: 전체 h12 밴드가 아닌 ±0.05mm)를 지정하면 패널 툴링을 변경할 필요 없이 스택업에 대한 나사의 기여도가 줄어듭니다. 이는 Suzhou Anzhikou Hardware Technology Co., Ltd.가 CNC 생산 장비를 사용하여 정밀한 공차 외관 요구 사항을 가진 고객을 위해 구현하는 접근 방식입니다.
  • 카운터싱크 각도 확인: 90° 대신 89°로 절단된 카운터싱크는 계산된 깊이와 다른 깊이에 나사 헤드를 안착시켜 패널 검사 중에는 보이지 않지만 조립 중에는 일관된 자랑스러운 헤드 상태로 나타나는 체계적인 오류를 도입합니다. 생산 전에 광학 비교기로 카운터싱크 도구의 포함된 각도를 확인하여 이러한 원인을 제거합니다.
  • 카운터싱크 위치의 패널 두께 제어: 상당한 두께 변화(다이캐스트 하우징에서 일반적)가 있는 패널의 경우 각 카운터싱크 위치에서 실제 패널 두께를 측정하고 이에 따라 깊이 정지 설정을 조정하면 고정된 체계적 오류가 수정 가능한 프로세스 변수로 변환됩니다.
  • 의도적으로 하위 플러시 좌석을 지정합니다. 헤드 돌출이 허용되지 않는 조건(슬라이딩 패널, 결합 표면 간격 요구 사항)인 어셈블리에서 공칭 0.1~0.2mm 하위 플러시 조건에 대한 설계는 깊게 오목한 헤드의 응력 집중을 생성하지 않고 스택업 공차에 대한 안전 여유를 제공합니다.

접시형 황동 나사의 설치 토크 제한과 나사 마모 방지에 있어서 윤활의 역할

황동 접시머리 나사는 동일한 적용된 토크에서 세 가지 별도의 실패 모드, 즉 홈 박리(나사산이 완전히 맞물리기 전에 교차 홈이 변형됨), 결합 구멍의 나사산 박리(나사 헤드가 자리잡기 전에 암나사가 전단됨), 생크-머리 필렛(카운터싱크 반력 하에서 굽힘 시 가장 약한 단면)의 머리 파손 등 세 가지 별도의 실패 모드가 동시에 발생할 수 있기 때문에 강철 등가물보다 설치 손상에 더 취약합니다. 동일한 크기의 강철 패스너에서 전체 나사 결합과 각 고장 모드 사이의 토크 범위는 일반적인 설치 가변성을 수용할 수 있을 만큼 충분히 넓습니다. 황동에서는 낮은 항복 강도(일반적으로 CuZn39Pb3의 경우 380~430MPa, 등급 8.8 강철의 경우 640MPa)로 인해 이 창이 크게 압축되며, 특히 절대 토크 값이 낮은 작은 직경의 나사의 경우 더욱 그렇습니다.

DIN 965 접시머리 황동 나사에 권장되는 최대 설치 토크는 표준 강철 값과 크게 다르며 강철 테이블에서 보간하기보다는 조립 공정 사양에서 명시적으로 참조해야 합니다.

나사 크기 최대 토크 - 황동(N·m) 등가강 4.8(N·m) 황동/강철 비율 과도한 토크의 주요 위험
M2 0.12 0.22 ~55% 매립 스트립, 생크 트위스트오프
M2.5 0.22 0.42 ~52% 필렛의 머리 골절
M3 0.40 0.80 ~50% 부드러운 결합 소재의 스레드 스트립
M4 0.90 1.90 ~47% 스레드 접촉 영역의 골링
M5 1.70 3.80 ~45% 헤드 카운터싱크 베어링 고장
4.8등급 강철과 비교한 DIN 965 접시머리 황동 나사의 대략적인 최대 설치 토크

나사 골링(Thread Galling)(수직 응력과 전단 응력이 결합된 나사산 표면의 접착 용접)은 황동 나사를 황동 탭 구멍에 박을 때 상당한 위험이 있습니다. 두 표면의 비슷한 경도와 화학적 성질이 돌기 접촉점에서 미세 용접을 촉진하기 때문입니다. 골링이 시작되면 계속 구동하는 데 필요한 토크가 급격하게 증가하며 일반적으로 나사는 완전히 맞물리기 전에 고정됩니다. 나사산 경계면의 윤활은 마찰 계수를 30~50% 감소시키고 토크 분포를 마찰 성분이 아닌 바람직한 클램핑 성분 쪽으로 이동시킵니다. 이는 마손을 방지하고 주어진 적용 토크에 대해 달성된 클램프 하중의 일관성을 향상시키는 변화입니다. 설치 전 나사산에 바셀린, 고착 방지제 또는 가벼운 기계유를 얇게 바르는 것만으로도 충분하며 특수한 재료가 필요하지 않습니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 대량 생산 실행 전반에 걸쳐 일관된 토크-클램프 하중 관계가 요구되는 조립 공정의 고객을 위해 DIN 965 접시머리 황동 나사에 공장에서 적용되는 나사산 윤활제를 공급할 수 있습니다.
