더 읽기모든 아이볼트 카탈로그에는 작동 하중 한계(WLL)가 나열되어 있지만 해당 값은 인라인 축 하중에만 적용됩니다. 즉, 아이가 하중 방향에 수직인 상태에서 하중이 생크 축을 따라 직접 작용한다는 의미입니다. 실제로 리깅 및 리프팅 구성은 완벽한 축 정렬을 거의 달성하지 못하며, 하중 각도가 수직에서 벗어나면 WLL이 급격히 저하됩니다. 이러한 감소는 안전 마진 완충 장치가 아닙니다. 이는 축에서 벗어난 하중을 받는 전체 패스너에서 가장 높은 응력 위치인 생크에서 아이까지의 전이 영역에서 발생하는 굽힘 응력에 의해 발생하는 구조적 필요성입니다.
ASME B30.26 및 이에 상응하는 유럽 표준(EN 1677-1)은 하중 방향과 아이볼트 생크 축 사이의 각도를 기준으로 정격 WLL에 적용해야 하는 경감 계수를 게시합니다. 경감은 대부분의 사용자가 예상하는 것보다 비선형적이고 가파릅니다.
| 생크 축의 부하 각도 | WLL 유지율 | 유효 WLL(예: 정격 1,000kg) | 무시할 경우 실패 위험 |
|---|---|---|---|
| 0°(순수 축) | 100% | 1,000kg | 기준선 - 경감 없음 |
| 15° | 65% | 650kg | 중요함 - 현장 리깅에서 종종 간과됨 |
| 30° | 35% | 350kg | 높음 - 숄더형 디자인 또는 회전형이 필요함 |
| 45° | 25% | 250kg | 중요 - 일반 아이볼트를 사용하면 안 됩니다. |
| 90°(수직) | 허용되지 않음 | 0kg | 생크 루트의 치명적인 굽힘 |
각도 하중이 필요한 애플리케이션을 위한 솔루션은 숄더(또는 칼라)입니다. 아이 볼트 여기서 생크 베이스의 가공된 플랜지는 굽힘 모멘트를 나사산-생크 접합부에 집중시키지 않고 결합 표면으로 전달합니다. 숄더 아이 볼트는 최대 45° 각도에서 더 높은 WLL을 유지하며 하중 각도를 제어할 수 없는 다중 다리 슬링 구성에 대한 올바른 사양입니다. 숄더가 없는 일반 아이볼트는 기하학이 보장될 수 있는 직선 수직 리프트에만 지정되어야 합니다. 이는 카탈로그 사진에서 제안하는 것보다 현장 사용에서 덜 일반적인 조건입니다.

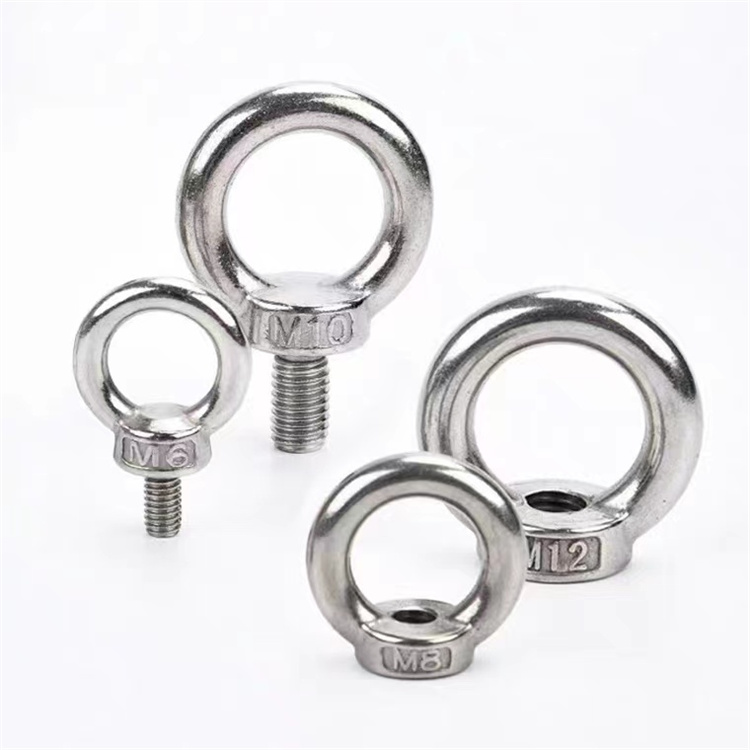

스테인레스 스틸 아이 볼트 특정 환경에서 실제 부식 성능이 수십 배씩 달라지는 등급을 구분하지 않고 "스테인리스강은 내식성이 있다"는 기준으로 실외, 해양 및 화학 환경에 대해 자주 지정됩니다. 아이볼트 용도와 가장 관련성이 높은 세 가지 등급은 각각 특정 노출 조건에서 사용 수명을 결정하는 고유한 내식성 프로파일을 갖고 있으며, 잘못된 등급을 선택하면 조기에 구멍이 뚫리거나 불필요한 비용이 발생하게 됩니다.
가장 널리 사용 가능하고 비용 효율적인 스테인레스 등급인 304는 우수한 대기 내식성을 제공하며 실내 산업 환경, 식품 가공 장비 및 담수 노출에 적합합니다. 중요한 한계는 염화물에 의한 공식 부식에 대한 민감성입니다. 염수 분무 농도가 200mg/m²/일을 초과하는 해안 환경에서 304 스테인리스 스틸 아이볼트는 일반적으로 표면 마감이 더 거칠고 패시브 층이 더 쉽게 파괴되는 스레드 루트에서 12~18개월 내에 공식이 발생합니다. 나사산 뿌리는 패스너에서 응력이 가장 많이 받는 위치이기도 합니다. 즉, 나사산 뿌리는 표면 효과가 아닌 피로 수명을 직접 감소시킵니다.
316에 2~3% 몰리브덴을 추가하면 염화물 환경의 임계 피팅 온도가 약 15°C(304의 경우)에서 30°C 이상으로 올라가고 임계 염화물 농도 임계값이 3~5배 증가합니다. 따라서 316은 해양 하드웨어, 보트 장비, 부두 설비 및 해안 건축 응용 분야에 적합한 선택입니다. 아이볼트 생크가 데크 피팅을 통과하고 습기가 지속되는 상태에서 이종 금속에 고정되는 것과 같은 틈새 상황에서는 구멍에 면역되지 않습니다. 316의 틈새 부식은 여전히 위험합니다. 그러나 개방된 대기 해양 노출에서는 304보다 훨씬 더 긴 유지 보수가 필요 없는 서비스 수명을 제공합니다.
듀플렉스 스테인리스는 316의 경우 25, 304의 경우 18에 비해 약 35의 공식 저항 등가수(PREN)를 제공하며 인장 강도는 620~780MPa, 316의 경우 515~690MPa입니다. 내식성과 하중 용량이 모두 제한된 해양, 화학 플랜트 또는 고염화물 산업 환경의 아이볼트의 경우 듀플렉스를 사용하면 더 작은 패스너 직경으로 동일한 WLL을 견딜 수 있습니다. 더 큰 부식 안전 마진. 단점은 비용(일반적으로 316 가격의 1.5-2배)과 가공성 감소입니다. 이중 작업은 나사 가공 중에 빠르게 경화되므로 오스테나이트 등급보다 더 날카로운 툴링과 낮은 절삭 속도가 필요합니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 ISO 9001:2015 품질 관리 프로세스의 일환으로 열 로트에 추적 가능한 재료 인증 및 유입 화학 성분 검증을 통해 세 가지 등급 모두에 걸쳐 스테인리스 스틸 아이 볼트를 생산합니다.
아이 볼트는 생크와 탭 구멍 또는 설치된 너트 사이의 나사 결합을 통해 리프팅 용량을 생성하며, 해당 결합의 적절성은 전적으로 탭 재료의 전단 강도와 접촉하는 나사 길이에 따라 달라집니다. 축방향 WLL 정격이 500kg인 스테인리스강 아이볼트는 적절한 강도 등급의 강철 구조물에 최소 결합 깊이로 설치한 경우에만 해당 정격을 달성합니다. 주조 알루미늄, 연청동 또는 깊이가 충분하지 않은 막힌 탭 구멍에 설치된 동일한 아이 볼트는 정격 하중의 일부만으로도 결합 나사산을 벗겨낼 수 있으며, 외부에 용량 감소가 표시되지 않습니다.
구조용으로 설치된 아이볼트에 대한 최소 나사 결합 권장 사항은 볼트 재질과 탭 재질 강도에 따라 달라집니다. 구조적 패스너 표준의 일반적인 지침은 다음과 같습니다.
아이볼트 생크 베이스의 결합 표면 상태도 하중 분산에 영향을 미칩니다. 숄더 아이 볼트는 각진 하중의 굽힘 구성요소를 전달하기 위해 플랜지 면과 장착 표면 사이의 완전한 접촉이 필요합니다. 수직이 아닌 태핑 구멍, 표면 방해 또는 부적절한 나사 결합으로 인해 발생하는 숄더와 표면 사이의 틈은 숄더가 하중 재분배 기능을 수행할 수 없음을 의미하며 패스너는 숄더 형상에 관계없이 구조적으로 일반 아이볼트처럼 작동합니다. 설치 시 표면 평탄도와 직각도를 확인하는 것은 현장 설치 지침에서 자주 생략되는 필수 단계입니다.
호이스트, 크레인, 진동하는 기계 앵커 포인트 또는 반복적인 픽 앤 플레이스 작업과 같은 동적 리프팅 응용 분야에 사용되는 아이 볼트는 정적 WLL과 전혀 관련 없는 속도로 피로 손상을 축적하는 순환 하중을 경험합니다. 눈에 보이는 손상 없이 전체 정격 정하중을 전달하는 스테인리스강 아이 볼트는 WLL의 50%보다 훨씬 낮은 하중에서 수천 번의 하중 주기 내에서 생크에서 아이로 전환할 때 해당 형상의 응력 집중 계수와 하중 주기의 응력 비율에 따라 피로 균열이 발생할 수 있습니다. 스테인레스강의 피로 균열은 심각한 소성 변형 없이 자라며 파손되기 전에 시각적인 경고를 거의 제공하지 않습니다. 따라서 반복적인 아이볼트 적용에서 피로가 감지되지 않는 지배적인 실패 모드가 됩니다.
생크에서 눈으로의 전이 반경은 피로 수명을 제어하는 주요 기하학적 변수입니다. 작은 전이 반경(아이가 일체형으로 단조되지 않고 생크에 용접되거나 스웨이징되는 아이볼트에서 흔히 볼 수 있음)은 넉넉한 반경의 단조 전이에 비해 2.5~4.0배의 계수(Kt)만큼 국부적 순환 응력을 증폭시키는 응력 집중 역할을 합니다. 매끄러운 바 내구성 한계가 약 200MPa인 316 스테인리스강 아이볼트의 경우 Kt 3.0은 전환 시 유효 피로 한계를 약 67MPa로 감소시킵니다. 즉, 루트 단면에서 67MPa를 초과하는 반복 하중이 정적 WLL에 대한 하중 관계에 관계없이 최종 피로 파손을 유발한다는 의미입니다.
몇 가지 실용적인 조치는 동적 서비스에서 아이볼트 피로 성능을 직접적으로 향상시킵니다.
안전이 중요한 순환 응용 분야에 대해 문서화된 치수 및 재료 적합성을 갖춘 스테인리스 스틸 아이 볼트가 필요한 고객을 위해 Suzhou Anzhikou Hardware Technology Co., Ltd.는 ISO 9001:2015 인증 품질 시스템과 전체 범위의 내부 테스트 장비를 통해 원자재부터 완제품까지 완전한 추적성 문서를 제공합니다. 이를 통해 40개국의 수출 고객이 추가적인 제3자 인증을 받지 않고도 자체 규제 프레임워크의 들어오는 검사 및 추적성 요구 사항을 충족할 수 있습니다.
