클레비스 핀 플랫 헤드 리벳의 구멍 공차 및 맞춤 분류 — 틈새 맞춤이 항상 올바른 선택이 아닌 이유

교차 구멍이 있는 클레비스 핀 플랫 헤드 리벳은 단일 부품에 두 가지 기계적 기능을 결합합니다. 리벳 본체는 구멍 벽에 대한 베어링을 통해 결합된 부재 간에 전단 하중을 전달하는 반면, 꼬리 끝에 있는 교차 구멍은 어셈블리를 축 방향으로 유지하는 코터 핀, 분할 핀 또는 클립을 수용합니다. 리벳 생크와 클레비스 및 포크의 결합 구멍 사이의 맞춤은 두 가지 기능을 모두 염두에 두고 선택해야 합니다. 순전히 쉬운 조립을 위해 최적화된 맞춤은 전단 하중 분산을 손상시키는 반면, 순전히 하중 전달을 위해 최적화된 맞춤은 설치를 비현실적으로 만들고 클레비스 조인트가 허용하도록 특별히 설계된 약간의 각도 관절을 방지합니다.

클레비스 핀 적용 분야에 사용되는 ISO 286-1 맞춤 분류는 세 가지 실제 영역으로 나뉩니다. 틈새 맞춤(H8/f7 또는 H9/d9)은 자유로운 회전과 쉬운 삽입을 허용하므로 연속 관절이 예상되는 피벗 및 힌지 응용 분야의 기본값이 됩니다. 전환 맞춤(H7/k6 또는 H7/m6)은 간헐적인 간섭으로 거의 0에 가까운 여유 공간을 생성합니다. 이는 조인트가 측면 유격 없이 전단력을 전달해야 하지만 유지 관리를 위해 여전히 분해되어야 하는 경우에 적합합니다. 간섭 끼워맞춤(H7/p6 이상)은 핀을 U자형 갈고리 이어에 영구적으로 고정합니다. 리벳을 제거할 목적이 아니며 하중 전달을 최대화해야 할 때 사용됩니다. 설치가 더 쉽기 때문에 구조적 전단 응용 분야에서 틈새 맞춤을 선택하면 핀과 구멍 벽 사이에 프레팅 마모가 발생합니다. 하중을 받는 작은 주기적 슬라이딩 운동이 양쪽 표면을 점차적으로 침식하여 구멍을 확대하고 유효 베어링 면적을 사용 수명 동안 20~40%까지 줄입니다.

교차 구멍 위치는 표준 솔리드 리벳에 존재하지 않는 추가 공차 제약 조건을 추가합니다. 구멍은 설치 시 고정 핀이 결합 부품의 표면을 통과할 수 있도록 꼬리 끝에서 특정 축 거리 내에 위치해야 합니다. 꼬리 모따기에 너무 가깝게 위치한 교차 구멍은 리벳의 가장 약한 지점에서 네트 단면을 감소시킵니다. 너무 안쪽으로 들어가면 조립 후 분할 핀을 삽입할 수 없습니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 CNC 장비로 지정된 축 위치의 ±0.05mm 이내로 교차 구멍 위치 공차를 유지하는 클레비스 핀 플랫 헤드 리벳을 생산하여 고정 핀 기능이 조립 중에 발견되는 것이 아니라 선적 전에 치수적으로 확인되도록 합니다.

리벳 베어링 응력과 시트 찢어짐 - 조인트 설계를 제어하는 실패 모드

리벳 조인트 설계에는 독립적으로 확인해야 하는 두 가지 경쟁적인 실패 모드가 포함됩니다. 즉, 구멍 벽에 대한 리벳 생크의 베어링 파손과 리벳 구멍과 부품 가장자리 사이의 시트 재료의 찢어짐(또는 전단) 파손입니다. 어떤 모드가 결정되는지는 가장자리 거리 대 구멍 직경의 비율, 리벳과 시트 재료의 상대적 강도, 리벳이 단일 전단인지 이중 전단인지 여부에 따라 달라집니다. 다른 기준을 무시하고 한 가지 기준으로 설계하면 의도한 설계점보다 훨씬 낮은 하중에서 실패하는 접합이 생성됩니다.

리벳의 베어링 응력은 적용된 전단력을 투영된 베어링 면적(섕크 직경 × 시트 두께)으로 나누어 계산합니다. 알루미늄 시트의 강철 리벳의 경우, 알루미늄 시트의 베어링 파손은 거의 항상 리벳 생크 항복 이전에 좌우됩니다. 즉, 강철 리벳이 변형되기 훨씬 전에 알루미늄 베어링 항복 강도(일반적으로 6061-T6의 경우 380-480 MPa)에 도달합니다. 이 재료 조합에서는 리벳 직경을 늘리는 것이 리벳 재료 강도를 높이는 것보다 베어링 응력을 줄이는 데 더 효과적입니다. 왜냐하면 투영된 영역은 직경에 따라 확장되는 반면 재료 강도 차이는 이미 크기 때문입니다.

찢어짐 실패는 구멍 가장자리와 부품 가장자리 사이의 시트 재료가 두 평행 평면을 따라 전단될 때 발생합니다. 찢어짐을 방지하기 위한 최소 가장자리 거리는 일반적으로 항공우주 리벳팅 표준(예: MIL-HDBK-5 및 EN 9347)에 따라 알루미늄 합금의 경우 구멍 직경의 1.5배이고 강철의 경우 1.25배입니다. 이러한 임계값 아래에서는 접합 인열 강도가 비선형적으로 떨어집니다. 가장자리 거리를 1.5D에서 0.75D로 절반으로 줄이면 구멍 경계의 응력 집중 효과로 인해 인열 강도가 50%가 아닌 최대 65%까지 감소할 수 있습니다. 실제 설계 검사에서는 베어링 허용 응력과 실제 가장자리 거리에 허용되는 찢어짐을 비교하고 조인트 치수를 두 값 중 더 낮은 값으로 지정합니다.

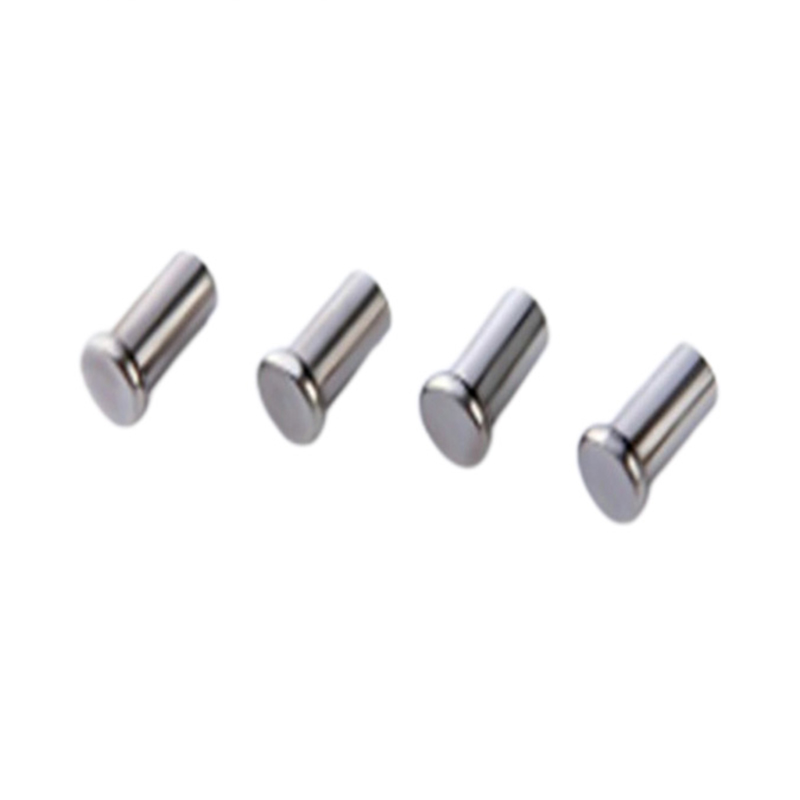

클레비스 핀용 플랫 헤드 리벳 특히 플랫 헤드 형상은 베어링 하중이 시트 두께에 걸쳐 분산되는 방식에 영향을 미칩니다. 플랫(카운터싱크) 헤드는 헤드가 패널 표면과 같은 높이에 있는 응용 분야에서 돌출 헤드보다 그립 길이를 통해 하중을 더 균일하게 분산시키지만 카운터싱크 깊이에서 자루에서 재료를 제거하여 헤드-생크 접합부에서 유효 전단 면적을 줄입니다. 하중 전달 평면이 카운터싱크 구역과 일치하는 단일 전단 접합에서는 이러한 전단 면적 감소를 고려해야 합니다.

이종 금속 조립품의 리벳에 대한 재료 페어링 전략

리벳과 결합 시트 재료 사이의 갈바닉 부식은 설계 단계에서 부적절한 주의를 기울이는 장기적인 구조적 위험입니다. 볼트 체결부와 달리 리벳은 주기적으로 제거하고 다시 코팅할 수 없습니다. 리벳-시트 경계면에 쌓인 부식 생성물은 리벳 구멍을 확장하고 주변 시트에 인장 후프 응력을 도입하며 궁극적으로 알루미늄 구조의 리벳 구멍에서 방사되는 흰색 산화물 줄무늬로 표시되는 특징적인 "스모킹 리벳" 파손을 일으키는 영구적인 축적물입니다. 리벳과 시트 사이의 갈바닉 전위차는 유지 관리 문제로 취급되지 않고 처음부터 관리되어야 합니다.

다음 표에는 일반적으로 사용되는 리벳-시트 재료 페어링, 갈바닉 호환성 및 기계적 이유로 페어링이 필요한 경우 권장되는 완화 방법이 요약되어 있습니다.

리벳 재질 시트 재료 갈바니 전위차 부식 위험 권장 완화
알루미늄 2117-T4 알루미늄 2024-T3 <0.05V 매우 낮음 필요 없음
스테인레스 스틸 304 알루미늄 6061 0.5~0.8V 높음(Al 희생) 알루미늄 슬리브 또는 아연 크롬산염 프라이머
탄소강(아연 도금) 탄소강 <0.1V 낮음 두 부분 모두에 일관된 코팅
황동(CuZn39Pb3) 강철 0.3~0.5V 보통 (강철 희생) 인터페이스의 절연 와셔 또는 실런트
구리 알루미늄 0.8~1.2V 매우 높음(Al이 빠르게 희생됨) 피하십시오. 대신 알루미늄 또는 SS 리벳을 사용하십시오.
일반적인 리벳-시트 재료 페어링에 대한 갈바닉 호환성 및 완화 전략

중요한 뉘앙스는 면적 비율이 갈바닉 손상을 증폭시킨다는 것입니다. 큰 시트(음극)와 접촉하는 작은 리벳(양극)은 반대쪽보다 훨씬 더 빠르게 부식됩니다. 즉, 작은 양극 영역이 부식 전류를 집중시킵니다. 이것이 바로 구리 또는 스테인레스 시트에 강철 리벳을 사용하는 것이 전위차가 동일하더라도 그 반대의 경우보다 손상이 덜한 이유입니다. 재료 쌍이 갈바닉 선호도가 아닌 구조적 또는 전도성 요구 사항에 따라 결정되는 맞춤형 리벳 어셈블리의 경우 Anzhikou의 생산 팀은 고객과 협력하여 기계적 인터페이스를 손상시키지 않고 전기 화학적 경로를 방해하는 호환 가능한 표면 처리를 지정합니다.

대량 생산에서 리벳 헤드 무결성을 결정하는 냉간압조 공정 변수

리벳 헤드 균열, 불완전한 헤드 형성, 헤드-생크 동심도 오류는 리벳 생산에서 가장 흔한 세 가지 냉간 압조 결함이며, 이 세 가지 모두 재료 품질보다는 제어 가능한 공정 변수에서 비롯됩니다. 이러한 변수를 이해하면 조달 엔지니어가 의미 있는 수신 검사 기준을 작성하고 공급업체의 프로세스 능력이 해당 응용 분야에 적합한지 여부를 평가하는 데 도움이 됩니다. 이는 생산 후에만 결함을 찾아내는 최종 치수 검사에만 의존하는 것이 아닙니다.

헤드 균열은 와이어 스톡의 연성이 헤딩 다이에 의해 부과된 변형 정도에 비해 불충분할 때 발생합니다. 충격 비율(원래 와이어 직경과 헤드 직경의 비율)은 재료가 얼마나 많은 소성 변형을 견뎌야 하는지를 결정합니다. 헤드 직경이 생크 직경의 2.5배인 플랫 헤드 리벳의 경우 성형 중 헤드 둘레의 표면 변형률이 150%를 초과합니다. RA(면적 감소) 값이 낮은 재료 또는 부적절한 인발로 가공 경화된 와이어는 헤드 주변에 균열이 발생하지 않고는 이러한 변형을 수용할 수 없습니다. 황동의 경우 최소 RA 60%, 강철 리벳의 경우 65%로 와이어를 지정하는 것은 헤딩 수율과 직접적으로 연관되는 실용적인 유입 재료 제어입니다.

머리부터 생크까지의 동심도는 다이 정렬 및 와이어 공급 일관성에 의해 제어됩니다. 잘못 정렬된 헤딩 펀치는 생크 축을 기준으로 헤드 중심을 이동시켜 설치 시 카운터싱크에 대해 고르지 않은 베어링 압력을 생성하는 편심 헤드를 생성합니다. 플랫 헤드 리벳의 경우 편심이 0.1mm라도 시트 플러시가 아닌 카운터싱크에서 헤드가 흔들리게 되어 한쪽에 간격이 남게 되어 프레팅 동작이 가능하고 결과적으로 카운터싱크 가장자리에서 피로 균열이 시작됩니다. 헤드와 생크 사이의 동심도 공차가 0.08mm TIR(총 표시기 런아웃)보다 더 엄격하면 최신 냉간 압조 장비로 달성할 수 있지만 정기적인 금형 마모 모니터링이 필요합니다. 이는 Suzhou Anzhikou Hardware Technology Co., Ltd.가 200개 이상의 정밀 기계 전체에 걸쳐 예정된 유지 관리 간격으로 통합하는 공정 제어 단계로, ISO 9001:2015 인증에서 전 세계 40개국으로 배송되는 수출 배치에 요구되는 치수 일관성을 지원합니다.

클레비스 핀용 flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
