알루미늄 나사 Manufacturers

업계 지식

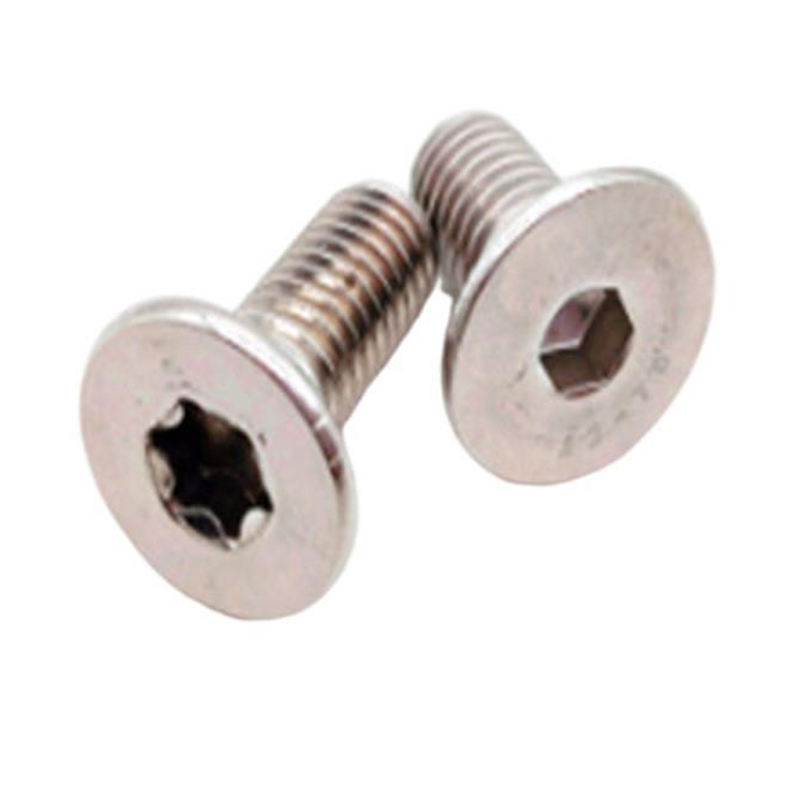

접시머리 육각 소켓 나사: 접시머리 각도 공차 및 장착 무결성

미터법에 지정된 90도 카운터싱크 각도 접시 머리 육각 소켓 나사 ISO 10642에 따라 ±1도의 제조 편차를 허용하지만 이 좁은 밴드는 나사 머리가 같은 높이로 안착되는지, 표면 위로 돌출되는지, 표면 아래로 가라앉는지 여부를 결정합니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 CNC 가공 헤딩 다이를 사용하여 접시 머리 육각 소켓 나사의 머리 아래쪽 각도를 ±0.5도로 제어합니다. 이는 나사 머리와 접시 구멍 사이의 1.5도 불일치가 의도한 표면 접촉이 아닌 원주 선 접촉을 생성한다는 것을 인식합니다. 이 선 접촉은 정격 장착 값보다 30% 낮은 토크에서 알루미늄 결합 표면을 소성 변형시키는 좁은 밴드에 클램핑 하중을 집중시켜 첫 번째 열 주기 후 영구적인 풀림을 유발합니다.

카운터싱크 구멍이 성형되지 않고 가공되는 알루미늄 조립품의 경우, 20년의 업계 경험을 보유한 10명의 기술자로 구성된 Anzhikou Hardware의 엔지니어링 팀은 결합 재료가 6061-T6 알루미늄인 경우 나사 머리에 92도 카운터싱크를 지정할 것을 권장합니다. 약간 둔각은 가공 후 알루미늄의 탄성 회복을 보상하여 토크가 가해질 때 나사가 헤드를 전체 표면 접촉 상태로 끌어당깁니다. 이러한 기하학적 보상은 공기역학적 및 미학적 이유로 플러시 표면이 필수인 항공우주 내부 패널 및 경주용 차량 차체에 특히 중요합니다. 이 회사의 대만과 일본 냉간압조 장비는 200개 이상의 기계 생산 라인에 통합된 광학 센서에 의해 실시간으로 모니터링되는 0.01mm 반복성을 갖춘 서보 전기 펀치 위치 지정을 통해 이러한 각도 제어를 달성합니다.

로우 프로파일 설계의 헤드 높이와 오목 깊이 트레이드오프

토크 손실 데이터는 더 작은 접시 머리 육각 소켓 나사가 오목 깊이 감소에 의해 불균형적으로 영향을 받는다는 것을 보여줍니다. Anzhikou Hardware의 ISO9001:2015 인증 품질 시스템은 공초점 레이저 측정을 사용하여 M3 및 더 작은 크기에 대해 100% 리세스 깊이 검사를 시행하고 육각 소켓 바닥이 헤드 밑면에서 0.2mm 이내에 속하는 나사를 거부합니다. 이는 전체 토크 전달 전에 Allen 키가 소켓 바닥에 닿을 때 발생하는 캠아웃 오류를 방지합니다.

알루미늄 나사 제조: 냉간 압조 6061-T6 대 7075-T6

알루미늄 나사 2.70g/cm3의 밀도(강철의 1/3)를 제공하지만 합금 선택에 따라 패스너의 냉간 가공 가능 여부가 결정됩니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 주로 6061-T6 및 7075-T6에서 알루미늄 나사를 생산하며, T6 템퍼는 용체화 열처리 후 인공 시효를 나타냅니다. 0.8% 마그네슘과 0.4% 실리콘을 함유한 6061 합금은 시효 과정에서 Mg2Si 석출물을 형성하여 매트릭스를 강화하는 동시에 생크 직경의 최대 0.75배에 달하는 냉간압조 헤드 높이 비율에 충분한 연성을 유지합니다. 이와 대조적으로 아연 5.6% 및 마그네슘 함량 2.5%를 함유한 7075-T6은 6061-T6보다 40% 높은 570 MPa의 인장 강도를 달성하지만 제한된 연성은 중간 어닐링 없이 냉간 압조를 헤드 높이 비율 0.55 미만으로 제한합니다.

Anzhikou Hardware의 2000제곱미터 규모 시설은 7075-T6 나사에 대한 2단계 헤딩 프로세스를 통해 이러한 제한 사항을 해결합니다. 첫 번째 단계는 250°C에서 헤드를 형성하여 T6 템퍼를 과도하게 사용하는 노화 온도 이하로 유지하면서 높은 온도에서 알루미늄의 감소된 유동 응력을 활용합니다. 두 번째 단계는 주변 온도에서 헤드를 최종 치수로 냉각하고 표면을 가공 경화하여 내마모성을 향상시킵니다. 20년 이상의 산업 생산 경험을 바탕으로 개발된 이 하이브리드 접근 방식은 구조적 접합부의 전단 파괴에 저항하는 코어 인성을 유지하면서 표준 토크 하에서 육각 소켓 반올림을 방지하기에 충분한 헤드 경도 95 HRB의 7075-T6 접시 머리 육각 소켓 나사를 생산합니다.

알루미늄 나사 용도를 위한 합금 선택 매트릭스

• 일반 기계 및 전자 하우징용 6061-T6: 균형 잡힌 강도 대 성형성 비율로 인해 깊은 육각형 소켓 및 널링 베어링 표면을 포함한 복잡한 헤드 형상이 허용됩니다. Anzhikou Hardware의 스레드 롤링 와이어 장비는 표면 마감이 Ra 0.8μm인 6061-T6 나사에 기계 스레드를 생성하여 알루미늄 주조 또는 압출에 조립하는 동안 마찰을 줄입니다.
• 항공우주 및 고성능 스포츠 장비용 7075-T6: 뛰어난 강도 덕분에 자전거 부품의 M5 강철 등가물을 대체하는 M4 접시머리 육각 소켓 나사와 같이 무게가 중요한 응용 분야에서 더 작은 직경의 나사를 사용할 수 있습니다. 이 회사의 CNC 장비는 냉간압조만으로는 달성할 수 없는 숄더 나사 및 계단식 생크 설계에 대해 엄격한 공차(±0.02mm)로 7075-T6을 가공할 수 있습니다.
• 항공기 외피 응용 분야의 리벳 스타일 나사용 2024-T4: 이 합금의 높은 구리 함량(4.4%)은 뛰어난 전단 강도를 제공하지만 내부식성은 낮습니다. Anzhikou Hardware는 Alodine 1200 변환 코팅을 2024-T4 나사에 적용하여 낙뢰 보호를 위해 전기 전도성을 유지하면서 염수 분무 저항을 24시간(기본)에서 336시간으로 확장하는 금색 크롬산염 층을 생성합니다.

알루미늄-알루미늄 나사산 조인트의 마모 및 발작 방지

알루미늄 나사를 알루미늄 너트나 탭 구멍에 끼울 때 결합 표면 간의 경도 차이가 없어 접착 마모에 이상적인 조건이 만들어집니다. 일반적으로 나사산 측면 접촉 압력 하에서 금속 파손을 보호하는 산화알루미늄 필름(Al2O₃, 두께 2~5nm)은 인터페이스 전체에 걸쳐 냉간 용접되는 노출된 알루미늄을 노출시킵니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 토크 장력 테스트를 통해 이 동작을 정량화했습니다. 윤활되지 않은 알루미늄 M5 나사는 항복 토크의 60%에서 압착 토크에 도달합니다. 이는 전체 정격 클램핑 하중으로 조인 나사가 이미 마모 임계값을 초과했음을 의미합니다.

알루미늄 나사 마모 방지용 표면 처리

경질 아노다이징의 절연 특성이 허용되지 않는 전기 접지 응용 분야의 경우 Anzhikou Hardware는 Dacromet 코팅 알루미늄 접시 머리 육각 소켓 나사를 권장합니다. 아연-알루미늄 플레이크 매트릭스는 희생적인 부식 방지 기능을 제공하는 동시에 내장된 윤활제 입자는 나사산 마찰 계수를 0.45(건식 알루미늄)에서 0.18로 감소시킵니다. 이를 통해 발작 위험 없이 전체 토크 적용이 가능하며 조인트 전도성을 1밀리옴 미만으로 유지합니다. 이 회사의 풀림 방지 생산 라인에서는 부품 중첩을 방지하고 스레드 측면의 코팅 균일성을 보장하는 원심 배럴 처리를 통해 직경 0.6mm까지 소형 알루미늄 나사에 Dacromet을 적용할 수 있습니다.

알루미늄 나사를 사용한 혼합 재료 어셈블리의 열팽창 관리

알루미늄의 열팽창 계수(23.6 × 10⁻⁶/°C)는 강철(11.7 × 10⁻⁶/°C)의 열팽창 계수보다 2배 더 높기 때문에 알루미늄 나사가 온도 변화에 따라 강철 또는 주철 부품을 고정할 때 차별적인 팽창 응력이 발생합니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 무게 감소를 위해 알루미늄 나사를 선택했지만 조임력을 -40°C 겨울 작동에서 150°C 실내 온도까지 유지해야 하는 자동차 및 산업용 응용 분야에서 자주 이 문제에 직면합니다. 차동 팽창으로 인해 알루미늄 나사는 100°C 온도 상승에 걸쳐 결합 길이 10mm당 강철 등가물보다 0.012mm 더 늘어나 조인트가 견고한 경우 클램핑 하중을 15~20% 효과적으로 줄입니다.

온도 순환 알루미늄 조인트에 대한 보상 설계 전략

Anzhikou Hardware의 엔지니어링 팀은 단순히 클램핑 손실을 수용하는 것이 아니라 공동 준수 설계를 통해 이 문제를 해결합니다. 강철 플랜지의 알루미늄 접시 머리 육각 소켓 나사의 경우 회사에서는 머리와 첫 번째 맞물린 나사산 사이에 축소된 생크 직경(일반적으로 나사산 작은 직경의 0.9배)을 지정할 것을 권장합니다. 이 감소된 부분은 최소 클램핑 하중을 유지하면서 열 차이를 수용하기 위해 늘어나는 탄성 요소 역할을 합니다. 2000제곱미터 규모의 시설에 있는 CNC 장비는 Ra 0.4μm의 표면 마감 처리로 축소된 생크를 가공하여 직경 전환 시 피로 균열 발생을 방지합니다.

• 카운터성크 헤드 아래 벨빌 와셔 스택은 대체 컴플라이언스 메커니즘을 제공합니다. 편향 용량이 0.3mm인 단일 M5 크기 벨빌 와셔는 최대 15mm의 맞물린 길이에 대한 열팽창 차이를 흡수합니다. Anzhikou Hardware는 비표준 나사 맞춤 서비스를 통해 사전 조립된 원추형 스프링 와셔가 있는 접시머리 육각 소켓 나사를 제공하여 자동화된 조립 라인에서 별도의 와셔를 설치하는 데 따른 처리 문제를 제거합니다.
• 클램핑 유지 관리와 전기 연속성이 모두 필요한 조인트의 경우 회사에서는 베어링 표면이 은도금된 알루미늄 나사를 지정합니다. 은층(두께 2~3미크론)은 나사 머리 인터페이스에 산화알루미늄 축적을 방지하여 열 주기 전반에 걸쳐 접촉 저항을 0.5밀리옴 미만으로 유지합니다. 이 접근 방식은 Anzhikou Hardware가 유럽 및 북미 자동차 공급업체에 수출하는 전기 자동차 배터리 팩의 버스바 연결 표준입니다.

비표준 나사 맞춤화 분야에서 이 회사가 20년 동안 쌓아온 경험에는 고객별 접합 형상에 대한 열팽창 효과에 대한 유한 요소 분석이 포함됩니다. 시설의 전체 테스트 장비에서 지원되는 이러한 예측 기능을 통해 Anzhikou Hardware는 경험적 안전 요소에 의존하기보다는 전체 작동 온도 범위에 걸쳐 조임력을 유지하는 나사 사양을 권장할 수 있습니다.

갈바니 커플의 알루미늄 나사의 부식 거동

가장 양극성이 높은 일반적인 구조용 금속인 알루미늄의 위치로 인해 알루미늄은 거의 모든 갈바니 쌍에서 희생 요소가 됩니다. 알루미늄 나사가 전해질이 있는 상태에서 스테인레스 스틸, 구리 또는 니켈 도금 표면과 접촉하면 음극 재료를 보호하기 위해 알루미늄이 우선적으로 부식됩니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 갈바니 시리즈 분석을 통해 이러한 위험을 정량화하고 맞춤화 과정에서 식별된 특정 이종 금속 쌍에 맞는 완화 전략을 제공합니다.

갈바닉 호환성 및 보호 전략

알루미늄 나사가 스테인리스 스틸 하드웨어를 고정하는 해양 환경에서 인터페이스의 갈바닉 전류 밀도는 해수에서 50μA/cm²에 도달할 수 있으며 연간 0.5mm의 알루미늄을 소비합니다. Anzhikou Hardware는 서비스 수명 요구 사항에 따라 세 가지 수준의 보호를 권장합니다.

• 1차 절연: 설치 전에 나사산에 50미크론 층의 에폭시 기반 나사산 밀봉제를 바르면 갈바닉 접촉을 제거하는 유전체 장벽이 생성됩니다. 이 회사의 풀림 방지 생산 라인은 알루미늄 접시머리 육각 소켓 나사에 혐기성 밀봉제를 사전 도포할 수 있으며 경화 시간은 주변 온도에 따라 10~30분입니다.
• 음극 보호: 영구 해저 설치의 경우 2.5% 마그네슘을 함유한 5052-H32 합금으로 알루미늄 나사를 지정하면 부식 가능성이 6061-T6보다 100mV 더 음으로 이동합니다. 이로 인해 나사 자체가 전체 어셈블리의 희생 양극이 되어 부분적으로 구멍이 나기보다는 균일하게 부식됩니다. Anzhikou Hardware의 재료 인증에는 이러한 동작을 검증하는 전위차 분극 곡선이 포함되어 있습니다.
• 설계 수정: 직접 접촉에서 중간 폴리머 부싱으로 전환하면 갈바닉 커플이 완전히 제거됩니다. 이 회사는 생크에 성형된 일체형 폴리머 칼라가 있는 알루미늄 나사를 생산하며, 음극 구성요소로부터 0.5mm의 유전체 분리를 제공하는 동시에 클램핑력을 유지합니다.

Anzhikou Hardware의 수출 포트폴리오에 포함된 40개 국가 및 지역의 갈바닉 호환성 요구 사항은 크게 다릅니다. 중동 시장은 해안 인프라의 염화물 유발 갈바니 부식에 대한 저항을 우선시하는 반면, 유럽 시장은 6가 크롬을 방지하는 RoHS 준수 코팅을 강조합니다. 회사의 ISO9001:2015 품질 시스템은 제어된 프로세스 문서를 통해 이러한 지역적 변화를 관리하여 독일 자동차 고객에게 배송되는 알루미늄 나사가 VW 60446 사양을 충족하고 UAE 건설 프로젝트용 알루미늄 나사가 BS EN 1999-1-4 내구성 요구 사항을 준수하도록 보장합니다.

소형 알루미늄 나사 생산: M1.5 이하의 헤딩 및 나사 가공

M1.5 이하의 알루미늄 나사를 생산하는 것은 재료의 낮은 항복 강도가 파팅 라인에서 과도한 플래시를 유발하고 높은 열 전도성이 성형성을 돕는 변형 열을 빠르게 분산시키기 때문에 기존의 냉간 압조 지혜에 도전합니다. Suzhou Anzhikou Hardware Technology Co., Ltd.는 알루미늄의 야금학적 특성을 위해 특별히 개발된 공정 조정을 통해 회사의 강철 및 티타늄 생산 역량에 맞는 최소 외경 0.6mm의 소형 알루미늄 나사를 제조합니다.

서브밀리미터 알루미늄 나사의 공정 매개변수

M1.0 알루미늄 나사의 헤딩 속도는 동등한 강철 나사의 분당 150스트로크에 비해 분당 80스트로 감소되어 알루미늄의 변형율 감도를 보상하기 위해 펀치 압력 하에서 체류 시간을 연장합니다. Anzhikou Hardware의 대만산 냉간압조 장비는 기계적 수정 없이 가변 주파수 드라이브 제어를 통해 이를 달성합니다. 펀치-다이 간격은 강철 표준의 절반인 0.005mm로 강화되어 2차 트리밍이 필요하고 소형 나사 형상이 손상될 위험이 있는 알루미늄 플래시 형성을 방지합니다.

밀리미터 미만 알루미늄 나사의 나사산 롤링에는 강철 등가물보다 루트 반경이 30% 더 큰 다이가 필요합니다. 반경이 클수록 스레드 형성 응력이 더 큰 재료 볼륨에 분산되어 표준 다이 형상이 스레드 크레스트에서 연질 알루미늄을 전단할 때 발생하는 원주 균열을 방지합니다. Anzhikou Hardware의 스레드 롤링 와이어 장비는 시설에 있는 200개 이상의 정밀 기계 세트의 일부이며 CNC 컨트롤러에 알루미늄 특정 다이 프로파일을 저장하고 생산 주문 합금 사양에 따라 올바른 형상을 자동으로 선택합니다.

이러한 소형 알루미늄 나사의 품질 검사에서는 수동 측정이 아닌 자동화된 광학 분류를 사용합니다. 이 회사의 테스트 장비에는 헤드 직경, 생크 동심도, 스레드 피치 직경 및 육각 소켓 유무에 대해 생산의 100%를 검사하는 5미크론 해상도의 비전 시스템이 포함되어 있습니다. 결함이 있는 부품은 분당 최대 600개의 속도로 공압식으로 배출되어 연간 생산 능력 2,000m2에 필요한 처리량을 유지하는 동시에 단일 누락 스레드로 인해 조립 오류가 발생할 수 있는 전자 및 의료 기기 부문 고객에게 무결점 배송을 보장합니다.
