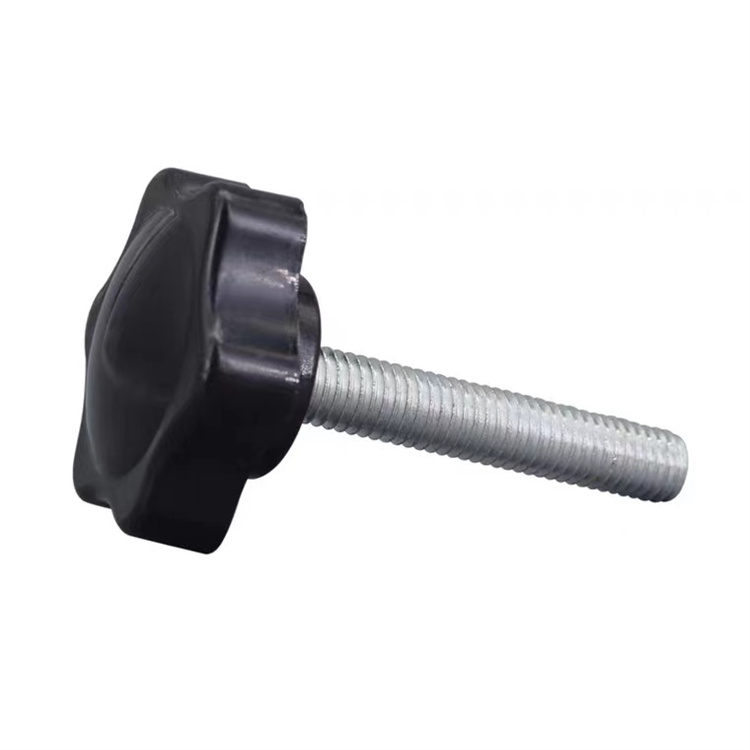

.jpg "맞춤형 스테인레스 스틸 별형 m3 플라스틱 헤드 엄지 나사")

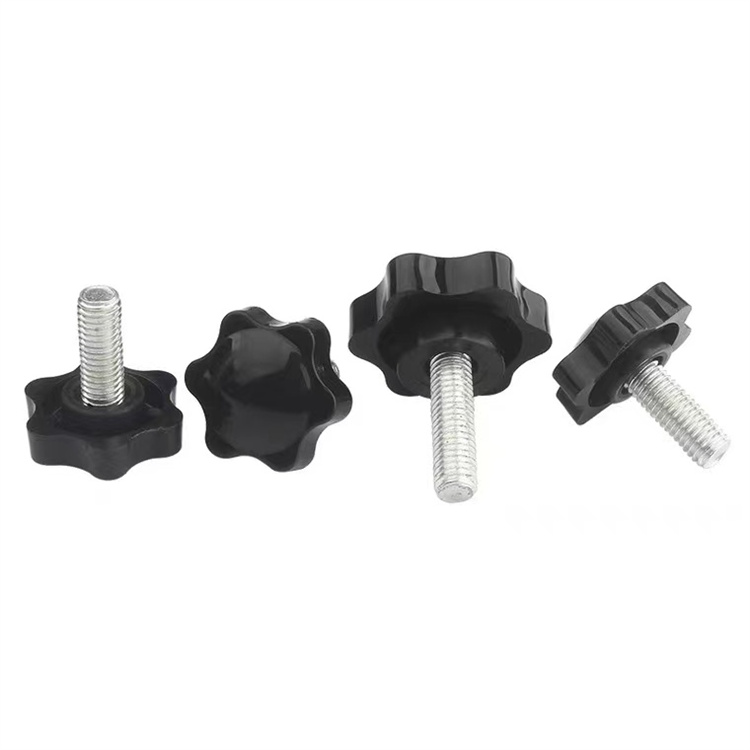

.jpg "고품질 m3 스테인레스 스틸 나일론 팁 엄지 나사")
-3.jpg "고품질 m3 스테인레스 스틸 나일론 팁 엄지 나사")

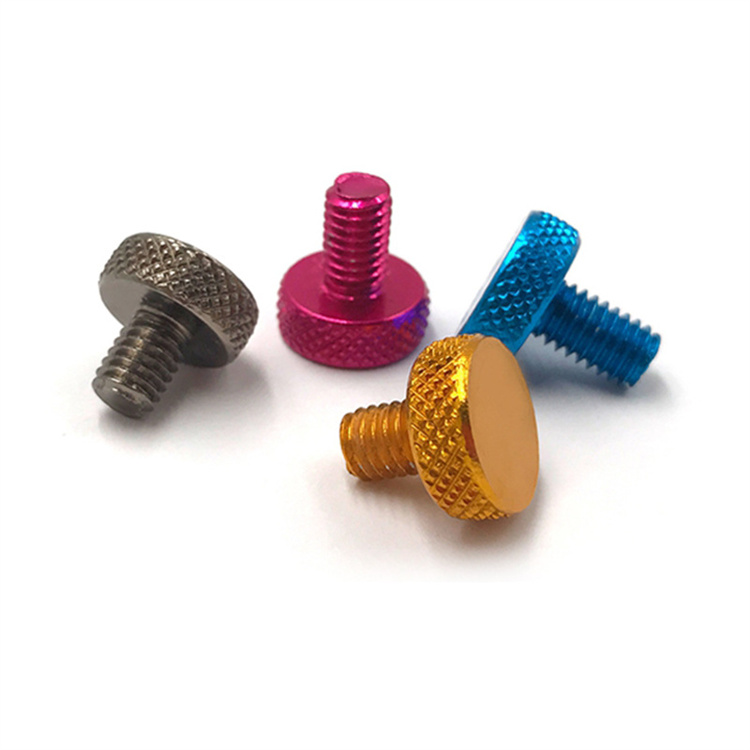

.jpg "컴퓨터용 M3 m4 색상 양극 처리된 알루미늄 널링 나비 나사")

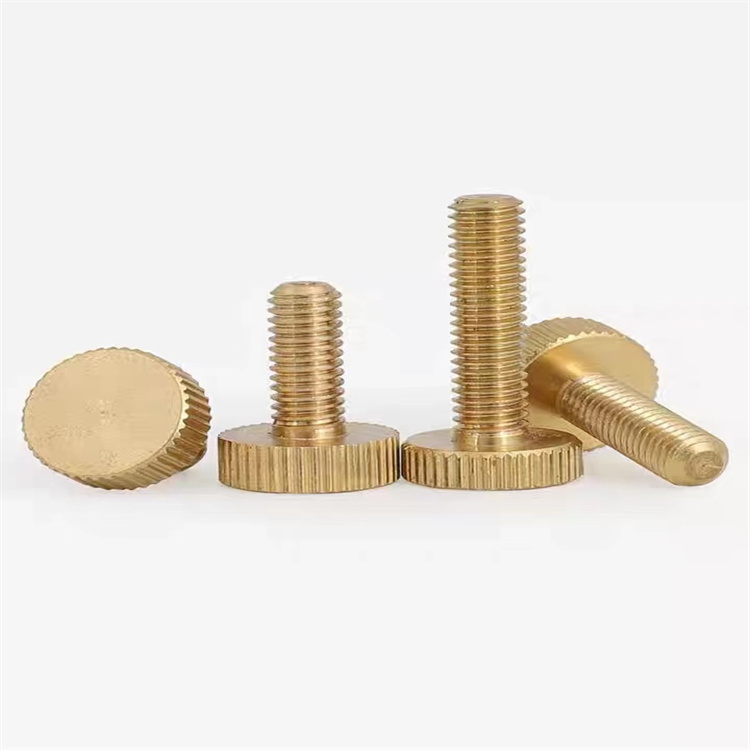

.jpg "새로운 디자인 플랫 헤드 m8 황동 널링 엄지 나사")

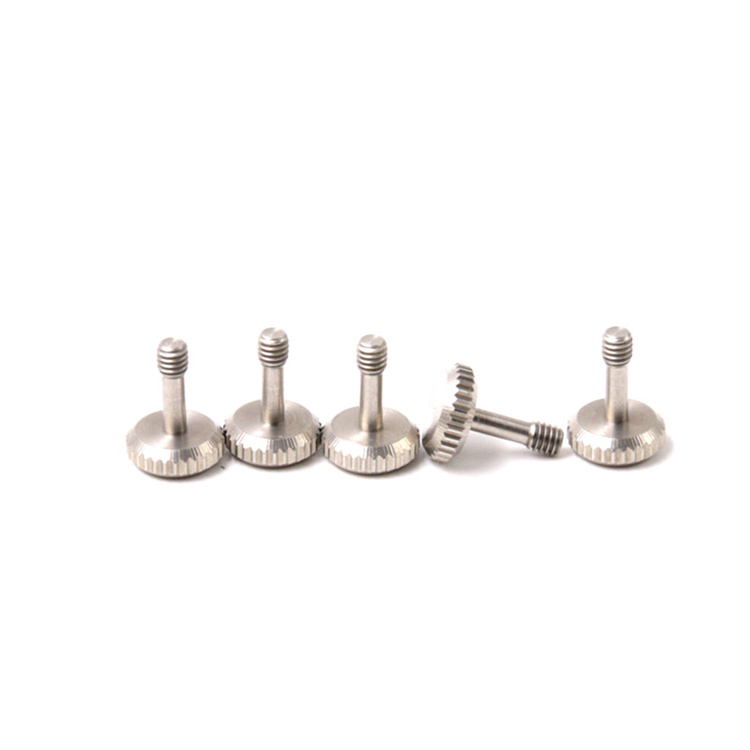

.jpg "비표준 특수 헤드 m4 기계 스테인레스 스틸 엄지 나사")
.jpg "#2-20 손나사 원형 널링 실린더 접시머리 나비나사")
.jpg "#8-32 x 0.5 플랫 헤드 널링 나비 나사 툴링 부품")
.jpg "맞춤형 양극 처리된 알루미늄 CD 패턴 널링 나비 나사")
조립 후에만 패스너 사양이 실패하는 경우 문제가 스레드인 경우는 거의 없습니다. 표준 부품을 적합하지 않게 만드는 것은 재료 등급, 헤드 형상, 코팅 및 공차의 조합인 경우가 많습니다. 이것이 바로 많은 엔지니어와 조달 팀이 기본 스테인리스 스틸 나사에서 맞춤형 스테인레스 스틸 패스너 . 이 가이드에서는 맞춤형 부품을 지정할 때 실제로 중요한 것이 무엇인지, 생......
더 읽기Suzhou Anzhikou Hardware Technology Co., Ltd. 는 정밀 나사의 개발, 생산 및 판매를 통합한 제조업체입니다. 나비 나사 제조업체 및 나비 나사 공장 중국에 위치회사의 기존 공장은 2,000제곱미터 면적을 차지하며, 냉간 압조, 나사산 롤링 와이어, CNC 및 풀림 방지 등 체결구 생산 장비를 포함하여 대만과 일본에서 200세트 이상의 정밀 장비를 도입했습니다. 외경 0.6mm/길이 0.6mm의 초소형 나사를 생산할 수 있으며, 표준 부품 및 비표준 나사의 연간 생산 능력은 최대 2,000제곱미터입니다.
안즈커우 하드웨어는 완벽한 테스트 장비를 갖추고 ISO9001:2015 품질 시스템 인증을 통과했으며, 20년의 산업 생산 및 개발 경험, 20년의 업계 경험을 가진 엔지니어링 및 기술 직원 10명이 고객 요구에 따라 다양한 비표준 나사를 맞춤 제작합니다. 도매 나비 나사고객의 다양한 품질 및 수량 요구를 충족시킵니다. 쑤저우 안즈커우 정밀 나사는 우수한 제품 품질로 전 세계 40개국 및 지역에 수출되고 있습니다.
조립 후에만 패스너 사양이 실패하는 경우 문제가 스레드인 경우는 거의 없습니다. 표준 부품을 적합하지 않게 만드는 것은 재료 등급, 헤드 형상, 코팅 및 공차의 조합인 경우가 많습니다. 이것이 바로 많은 엔지니어와 조달 팀이 기본 스테인리스 스틸 나사에서 맞춤형 스테인레스 스틸 패스너 . 이 가이드에서는 맞춤형 부품을 지정할 때 실제로 중요한 것이 무엇인지, 생......
더 읽기마이크로 나사는 어떤 용도로 사용되나요? 마이크로 나사 일반적으로 직경이 3mm보다 작은 패스너로 표준 나사가 조립에 비해 너무 크거나 너무 무거운 응용 분야에 사용됩니다. 이는 공간이 제한되어 있고 작은 부품을 상당한 무게나 부피를 추가하지 않고 안전하게 고정해야 하는 전자 제품, 안경, 의료 기기, 시계, 카메라 및 정밀 기기에 흔히 사용됩니다. 마이크로 나사는 크기......
더 읽기방수 자체 밀봉 나사 이해 방수 자체 밀봉 나사는 일단 박혀 있으면 표면 재료에 대해 단단히 압축되는 머리 아래 통합 고무 또는 EPDM 와셔로 설계된 패스너입니다. 이 압축은 나사 샤프트 주위에 방수 장벽을 생성하여 습기가 구멍으로 스며드는 것을 방지하고 시간이 지남에 따라 녹, 부패 또는 구조적 손상을 유발합니다. 자루 주위에 작은 틈을 남기는 표준 나사와는 달리, 이 패스너는......
더 읽기보안 나사를 사용하는 이유와 차이점 보안 나사 일반적인 드라이버나 비트를 사용하여 제거하기 어렵거나 불가능하게 만드는 비표준 드라이브 패턴으로 설계된 특수 패스너입니다. 공공 인프라, 상업용 건물, 교통 시스템, 가전제품에 널리 사용되어 변조, 도난, 무단 분해를 방지합니다. 기본 도구 키트를 사용하면 거의 모든 사람이 제거할 수 있는 표준 Phillips 또는 일자형 ......
더 읽기접시 머리 나비 나사의 카운터싱크 각도는 패널 패스너 어셈블리에서 가장 자주 잘못 지정되는 치수 중 하나이지만 그 결과는 즉각적이고 측정 가능합니다. 인치 계열 접시머리 나사는 82° 포함각 표준(ASME B18.6.3)을 따르고, 미터식 접시머리 나사는 90°(ISO 7046/DIN 965)를 준수합니다. 나사와 해당 카운터싱크가 다른 각도로 절단되면 베어링 접촉은 불일치 방향에 따라 헤드의 외부 림이나 내부 목에서 전체 표면 맞물림에서 좁은 환형 선으로 이동합니다.
표면 접촉 대신 선 접촉에는 두 가지 직접적인 결과가 있습니다. 첫째, 효과적인 클램핑 영역이 최대 70%까지 감소합니다. 즉, 올바르게 일치하는 어셈블리가 고정되어 있는 하중 하에서 패널이 측면으로 이동할 수 있다는 의미입니다. 둘째, 접촉선에 집중된 응력은 나사 머리와 접시형 패널 재료 모두의 국부적 변형을 가속화합니다. 특히 재료가 나사보다 부드러운 알루미늄, 플라스틱 또는 다이캐스트 아연 패널에서 문제가 됩니다. 반복적으로 열고 다시 닫는 나비형 나사 응용 분야에서 이러한 변형은 각 사이클마다 진행되어 결국 완전히 조여졌을 때에도 헤드가 눈에 띄게 패널 표면에 자리잡게 됩니다. "표준" 가정에 의존하지 않고 조달 도면에 카운터싱크 각도를 명시적으로 지정하면 이러한 실패 모드가 완전히 제거됩니다.
Suzhou Anzhikou Hardware Technology Co., Ltd.는 적합성을 확인하는 공정 중 광학 측정을 통해 사이각을 ±0.5° 이내로 유지하는 CNC 터닝 센터를 사용하여 플랫 헤드 나비 나사 카운터싱크를 가공합니다. 특정 표준에 따라 제조된 패널을 공급하는 고객의 경우 Anzhikou의 엔지니어링 팀은 완전한 각도 호환성을 보장하기 위해 생산 전에 패널 카운터싱크 사양을 상호 참조합니다.
대부분의 손으로 고정하는 용도에서는 엄지 나사 축방향 클램핑 하중만 전달하는 것으로 가정됩니다. 실제로 패널 조립품은 취급으로 인한 측면 힘, 패널과 섀시 사이의 열팽창 차이 또는 진동으로 인한 흔들림을 자주 경험합니다. 머리에서 생크까지의 전이 형상(접합부의 필렛 반경 또는 언더컷)에 따라 나사가 이러한 측면 굽힘 응력을 분배하는 방식과 해당 영역에서 피로 균열이 시작되는지 여부가 결정됩니다.
머리-생크 접합부의 날카로운 언더컷은 굽힘 응력을 단일 단면에 집중시키며 특히 반복 하중을 받는 스테인리스강 나사에서 피로가 시작되는 것으로 알려져 있습니다. 넉넉한 필렛 반경(일반적으로 생크 직경의 0.1배 ~ 0.15배)은 더 큰 재료 볼륨에 응력 구배를 재분배하고 피로 수명을 크게 연장합니다. 접시머리 나비나사의 경우, 이 필렛은 접시형 패널 내에 부분적으로 숨겨져 있습니다. 즉, 육안 검사로는 그 존재를 확인할 수 없습니다. 프로필 프로젝터나 CMM을 사용하여 입고 검사 중에 치수를 확인해야 합니다.
머리 밑 지지면 폭도 측면 하중 저항에 중요한 역할을 합니다. 더 넓은 베어링 표면(카운터싱크 벽과 생크 사이의 평평한 환형 영역)은 흔들림에 저항할 수 있는 모멘트 암을 증가시켜 각도 변위에 대해 조인트를 효과적으로 강화합니다. 직경이 작은 납작 머리 나비 나사(인치 크기의 M3 이하 또는 #6 이하)의 경우 이 베어링 표면이 매우 좁을 수 있으며, 헤드 각도 외에 최소 베어링 폭을 지정하는 것이 고주기 또는 진동에 노출되는 응용 분야에 중요합니다.
엄지 나사를 사용하는 어셈블리의 지속적인 설계 오류는 손가락으로 가해지는 토크가 도구 구동 패스너에 필적하는 의미 있는 클램핑 예압을 달성할 것이라고 가정하는 것입니다. 인체공학적 연구에 따르면 성인의 평균 엄지손가락과 집게손가락 핀치 토크는 지속적인 작동의 경우 0.3~0.9N·m 사이이며 널링 헤드에 대한 간단한 작업의 경우 최대 1.4N·m에 이릅니다. 참고로 표준 M4 볼트를 70% 내력으로 조이려면 약 2.8N·m가 필요합니다. 이러한 격차는 조인트 설계에 직접적인 영향을 미칩니다.
나비나사는 패널 사이에 전단 하중을 전달하기 위해 마찰에 의존하는 조인트의 주요 클램핑 요소가 되어서는 안 됩니다. 이들의 적절한 역할은 위치 유지입니다. 즉, 덜거덕거리는 것을 방지하기 위해 결합 표면에 커버 패널을 고정하고, 작동 범위 내에서 EMI 개스킷 압축을 유지하거나, 힌지 도어가 흔들리지 않도록 유지하는 것이지 구조적 하중 전달이 아닙니다. 설계자가 토크를 가한 기계 나사와 동일한 신뢰성으로 고정할 것으로 기대하는 엄지 나사를 지정하면 패널이 진동하면서 느슨해지거나 개스킷이 밀봉되지 않거나 커버가 손으로 압력을 가하면 옮겨질 수 있다는 현장 보고가 발생합니다.
다음 참조 값은 패널 조립품에서 접시 머리 나비 나사를 지정할 때 현실적인 설계 매개변수를 설정하는 데 도움이 됩니다.
| 나사 크기 | 달성 가능한 핸드 토크(N·m) | 추정 클램프 하중(N) | 적합한 관절 기능 |
|---|---|---|---|
| M2 / #2-56 | 0.05 – 0.15 | 30 – 90 | 더스트 커버 고정, 라이트 패널 정렬 |
| M3 / #4-40 | 0.10 – 0.30 | 60 – 180 | EMI 개스킷 압축, 액세스 패널 장착 |
| M4 / #8-32 | 0.25 – 0.70 | 120 – 340 | 랙 패널 고정, 기기 커버 고정 |
| M5 / #10-32 | 0.40 – 1.00 | 170 – 430 | 인클로저 도어 폐쇄, 힌지형 액세스 고정 |
이 값은 적절한 그립 표면을 가진 널링 헤드를 가정합니다. 부드럽거나 마모된 헤드는 달성 가능한 토크를 30~50% 감소시키며, 이로 인해 많은 애플리케이션이 기능적 토크 창에서 완전히 벗어나게 됩니다. 이것이 바로 널링 상태가 사용 수명 동안 자주 사용되는 나비 나사에 대한 미적인 사양이 아닌 유지 관리 관련 사양인 이유입니다.
표준 카탈로그의 접시머리 나비나사는 잘 정의된 범위의 크기, 나사산 피치 및 헤드 직경을 포괄하지만 제품 설계 제약으로 인해 해당 범위를 벗어나는 경우가 많습니다. 더 넓은 그립 영역을 위한 확장된 헤드 직경, 얇은 패널 간격을 위한 축소된 프로파일 헤드, 손 및 도구 드라이브 모두를 위한 하이브리드 널링 플러스 슬롯 헤드, 특정 패널 스택업 두께를 위한 맞춤형 생크 길이는 모두 카탈로그 제품이 충족할 수 없는 일반적인 요구 사항입니다. 맞춤형 툴링이 경제적으로 타당한 시기와 설계 적용이 적용된 카탈로그 항목이 충분한 시기를 이해하는 것은 단가와 리드 타임 모두에 영향을 미치는 실질적인 조달 결정입니다.
다음 조건이 충족되면 냉간 머리 납작머리 나비나사를 위한 맞춤형 툴링이 비용 측면에서 타당해집니다.
Suzhou Anzhikou Hardware Technology Co., Ltd.는 수정된 표준 블랭크, 새로운 냉간 압도 다이 또는 바 스톡의 CNC 선삭 부품 등 가장 비용 효과적인 생산 경로를 식별하기 위해 고객 도면을 평가하는 10명의 전문가로 구성된 엔지니어링 팀과 함께 20년 넘게 비표준 나사 맞춤 제작 경험을 축적해 왔습니다. 아시아, 유럽 및 북미 시장으로 수출하는 고객을 위해 Anzhikou는 관련 지역 표준에 부합하는 치수 규정 준수 문서도 제공하여 고객의 자체 수입 검사 프로세스에 대한 부담을 줄입니다.
